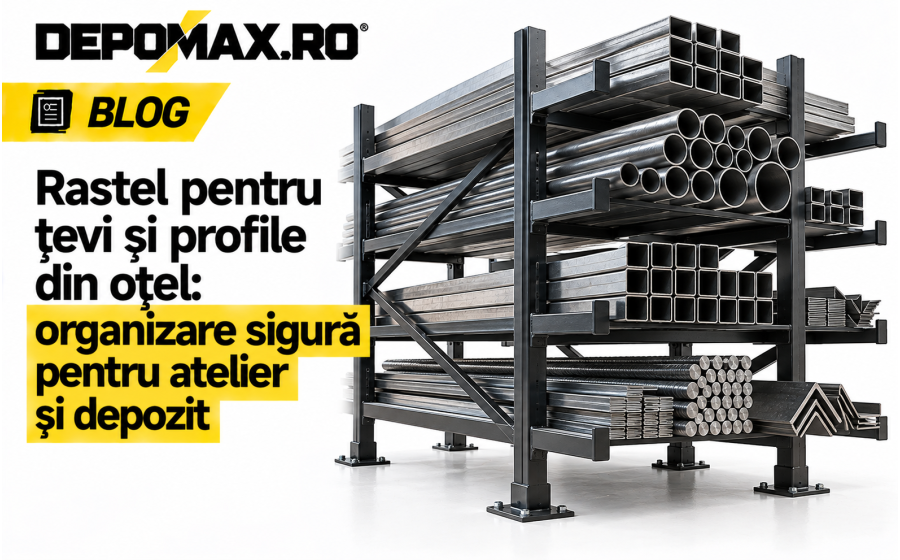

Rastel pentru țevi și profile din oțel: organizare sigură pentru atelier și depozit

Țevile, profilele și barele depozitate direct pe pardoseală ocupă rapid zona de lucru și sunt dificil de inventariat. Piesele subțiri pot ajunge sub alte materiale, iar extragerea unei bare din partea de jos a stivei devine incomodă și riscantă.

Un rastel realizat la dimensiunile atelierului permite separarea materialelor pe forme, lungimi sau grosimi. Structura trebuie însă proiectată pentru greutatea reală a oțelului și ancorată într-un suport capabil să preia solicitările.

Inventariază materialele înainte de proiectare

Notează lungimea, secțiunea și cantitatea aproximativă pentru țevile rotunde, profilele pătrate și rectangulare, platbandele și barele pline. O bară masivă poate cântări mult mai mult decât o țeavă cu dimensiune exterioară asemănătoare.

Materialele utilizate frecvent trebuie amplasate la niveluri ușor accesibile. Profilele grele se depozitează cât mai jos, pentru reducerea efortului de manipulare și menținerea centrului de greutate al rastelului aproape de pardoseală.

Alege amplasamentul și sensul de acces

Rastelul trebuie poziționat astfel încât barele lungi să poată fi introduse și extrase fără lovirea pereților, ușilor, utilajelor sau corpurilor de iluminat. Verifică întreaga lungime necesară pentru manevrare, nu doar amprenta structurii.

Păstrează un culoar liber în fața compartimentelor. Dacă materialele vor fi manipulate cu un cărucior sau cu un echipament de ridicare, traseul și raza de virare trebuie incluse în plan.

Rastel simplu sau cu acces pe ambele părți?

Un model amplasat lângă perete are acces dintr-o singură parte și ocupă mai puțin spațiu. Un rastel independent poate fi încărcat din ambele părți, dar necesită o bază mai lată, stabilitate proprie și protecție față de circulația din jur.

Configurația se alege după fluxul atelierului. Nu transforma un rastel proiectat pentru perete într-o structură independentă fără reverificarea stabilității.

Cadrul din țeavă rectangulară

Țeava rectangulară oferă fețe plane pentru montarea brațelor, contravântuirilor și plăcilor de bază. Montanții verticali preiau încărcările transmise de fiecare nivel, iar traversele și diagonalele limitează deplasarea laterală.

Secțiunea și grosimea peretelui nu se aleg numai după aspect. Greutatea depozitată, lungimea brațelor, distanța dintre cadre și calitatea îmbinărilor influențează capacitatea ansamblului.

Brațele lucrează în consolă

Fiecare braț este solicitat de greutatea materialelor așezate între montant și capătul liber. Cu cât brațul este mai lung, cu atât solicitarea în zona de prindere crește.

Brațele trebuie dimensionate și fixate astfel încât să nu se rotească sau să se deformeze. Pentru încărcări importante este necesară verificarea structurii de către o persoană competentă.

Folosește cel puțin două puncte de sprijin

Țevile și profilele lungi nu se sprijină într-un singur punct. Distanța dintre cadre trebuie aleasă pentru a limita încovoierea materialului și pentru a împiedica alunecarea capetelor.

Piesele scurte necesită compartimente dedicate sau un al treilea suport. Nu le așeza instabil peste două brațe aflate la o distanță mai mare decât lungimea lor.

Opritoare la capătul brațelor

Un opritor ridicat la extremitatea fiecărui braț reduce riscul ca țevile rotunde să se rostogolească spre culoar. Înălțimea lui trebuie adaptată diametrului și modului de încărcare.

Opritorul este o măsură suplimentară, nu un motiv pentru supraîncărcare. Materialele trebuie așezate controlat, fără grămezi care depășesc mult nivelul de reținere.

Rigidizarea în plan longitudinal

Mai multe cadre verticale trebuie legate între ele prin elemente longitudinale și diagonale. Fără contravântuire, structura poate oscila în timpul încărcării chiar dacă fiecare montant pare robust.

Diagonalizarea se amplasează astfel încât să nu interfereze cu barele și să permită inspectarea îmbinărilor.

Plăcile de bază și ancorarea

Montanții se termină în plăci de bază care distribuie încărcarea și permit fixarea mecanică. Dimensiunea plăcii, găurile și ancorele se aleg după sarcina transmisă și după caracteristicile betonului.

O șapă subțire, un finisaj sau o placă deteriorată nu reprezintă automat un suport potrivit. Înainte de găurire trebuie verificate și traseele instalațiilor din pardoseală.

Capacitatea pardoselii

Greutatea metalelor poate concentra sarcini mari în dreptul plăcilor de bază. Pardoseala și structura de dedesubt trebuie să poată prelua atât greutatea rastelului, cât și încărcătura maximă.

Pentru cantități mari sau amplasamente aflate pe planșee, verificarea structurală este esențială.

Separarea materialelor

Compartimentele pot fi organizate după formă, dimensiune, material sau frecvența utilizării. Țevile rotunde se păstrează în zone cu opritoare, iar platbandele și barele subțiri pot avea separatoare care împiedică amestecarea.

Etichetele se montează pe cadrul rastelului, fără a acoperi marcajele importante ale materialelor. Nu aplica inscripții care pot fi confundate cu o capacitate portantă certificată.

Protecția suprafețelor

Pentru aluminiu, inox sau profile finisate pot fi necesare benzi ori suporturi compatibile care reduc zgârierea și contaminarea. Materialele de protecție nu trebuie să rețină apă și nu trebuie să se desprindă în timpul manipulării.

Oțelul carbon umed nu se depozitează în contact direct cu materiale sensibile la contaminare.

Protecția anticorozivă a rastelului

După debitare și sudare, cadrul se curăță, se finisează și se protejează cu un sistem de grund și vopsea adecvat mediului. Pentru spații expuse umezelii poate fi analizată o protecție mai robustă.

Zonele din jurul sudurilor, plăcilor de bază și capetelor profilelor trebuie tratate cu atenție deoarece pot reține umezeală.

Manipularea în siguranță

Barele lungi se ridică și se transportă printr-o metodă adaptată greutății lor. Nu trage o piesă grea de la baza unei stive și nu sta în direcția în care materialele se pot rostogoli.

Capetele care ies în culoar trebuie evitate. Dacă lungimile diferă, alinierea și delimitarea zonei trebuie planificate astfel încât să nu creeze puncte de lovire.

Pașii principali ai proiectului

1. inventariază formele, lungimile și greutățile;
2. alege amplasamentul și sensul de manipulare;
3. stabilește numărul cadrelor și distanța dintre ele;
4. dimensionează montanții, brațele și plăcile de bază;
5. realizează cadrele și verifică geometria;
6. montează legăturile longitudinale și contravântuirile;
7. aplică protecția anticorozivă;
8. ancorează structura și marchează capacitatea verificată a nivelurilor.

Greșeli de evitat

• dimensionarea după volum, fără calcularea greutății;
• brațe lungi fără verificarea consolei;
• lipsa opritoarelor pentru țevile rotunde;
• depozitarea pieselor scurte pe reazeme prea depărtate;
• lipsa contravântuirilor longitudinale;
• ancorarea numai în șapă sau finisaj;
• depozitarea materialelor grele pe nivelurile superioare;
• blocarea culoarelor și a ieșirilor.

Concluzie

Un rastel pentru țevi și profile poate transforma o stivă greu de gestionat într-un sistem ordonat și ușor de inventariat. Rezultatul depinde de evaluarea greutății, sprijinirea materialelor în mai multe puncte, rigidizarea cadrului și ancorarea corectă.

Pentru încărcări importante, capacitatea fiecărui nivel și a pardoselii trebuie verificată înainte de utilizare.
