| Codul produsului: | Platband Cupru 100x5 |
Tag-uri: platbanda cupru 100x5, platbanda cupru 100 x 5 mm, cupru en cu-etp, bara colectoare cupru, bara cupru plata, platbanda electrica cupru, conductor cupru, cupru electrotehnic, platbanda cupru 4 metri, cupru pentru impamantare, banda cupru, profil cupru, materiale electrice cupru, cupru tehnic, depomax cupru

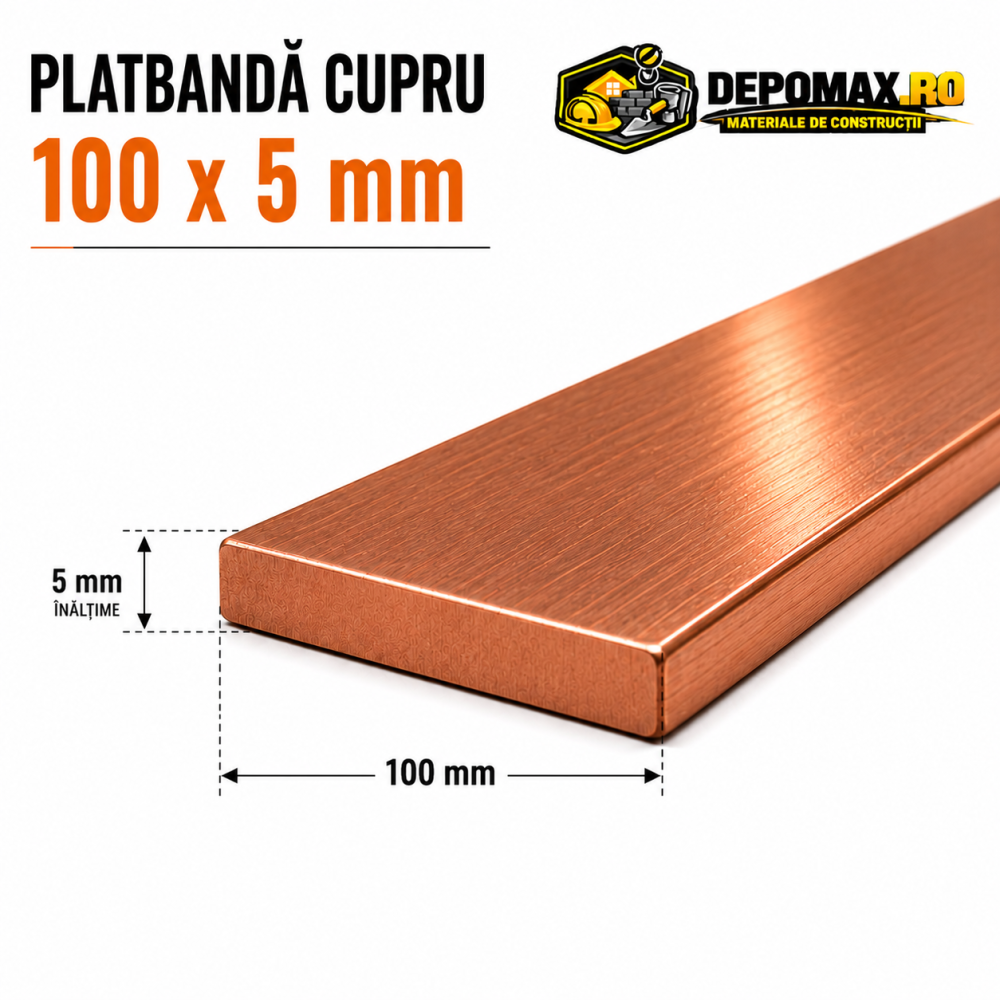

Platbanda din cupru 100 x 5 mm, cu lungimea de 4 metri, este un produs laminat cu sectiune dreptunghiulara, fabricat din cupru electrolitic EN Cu-ETP, simbol CW004A, cunoscut si sub denumirea traditionala E-Cu58. Datorita conductivitatii electrice si termice ridicate, produsul este recomandat pentru realizarea barelor colectoare, legaturilor electrice de putere, sistemelor de distributie, conexiunilor echipotentiale, componentelor industriale si pieselor tehnice realizate la comanda.
Dimensiunea de 100 x 5 mm corespunde unei sectiuni conductoare nominale de 500 mm². Aceasta sectiune ofera o rezistenta electrica foarte redusa si o suprafata exterioara generoasa, favorabila realizarii contactelor electrice extinse si disiparii caldurii. Latimea de 100 mm permite realizarea mai multor puncte de conectare, iar grosimea de 5 mm asigura un raport bun intre stabilitate, suprafata de contact si posibilitatea prelucrarii.
Cuprul EN Cu-ETP este utilizat pe scara larga in industria electrica si electrotehnica datorita puritatii ridicate, conductivitatii excelente si capacitatii bune de prelucrare. Platbanda poate fi debitata, gaurita, frezata, perforata, indoita, cositorita, brazata sau lipita, fiind potrivita pentru realizarea unor componente electrice si industriale de dimensiuni mari.
Greutatea si valorile electrice sunt calculate teoretic pe baza dimensiunilor nominale, densitatii si rezistivitatii specifice a cuprului. Valorile reale pot varia usor in functie de tolerantele dimensionale, temperatura de functionare, starea metalurgica si particularitatile lotului de productie.
Platbanda din cupru EN Cu-ETP este recomandata pentru aplicatii in care este necesar un transfer eficient al curentului electric. Sectiunea nominala de 500 mm² permite utilizarea produsului pentru realizarea barelor colectoare, puntilor conductoare, conexiunilor intre echipamente, legaturilor pentru tablouri electrice si sistemelor industriale de distributie.
Forma plata si latimea de 100 mm ofera o suprafata foarte generoasa pentru realizarea contactelor electrice. Platbanda permite montarea mai multor suruburi, cleme sau elemente de conectare, in functie de geometria proiectului si de distanta necesara intre punctele de fixare.
Pentru obtinerea unei rezistente de contact reduse, suprafetele trebuie curatate de oxizi, grasimi si impuritati inainte de montaj. Contactele trebuie realizate cu presiune uniforma, iar elementele de fixare trebuie dimensionate astfel incat sa mentina stabilitatea conexiunii in timpul exploatarii.
Rezistenta electrica teoretica de aproximativ 0,034 mΩ/m la 20°C contribuie la limitarea pierderilor electrice si a incalzirii prin efect Joule atunci cand platbanda este dimensionata, montata si ventilata corespunzator.
Curentul maxim admisibil nu poate fi stabilit numai pe baza sectiunii de 500 mm². Acesta depinde de temperatura mediului, ventilatie, pozitia de montaj, distanta fata de alte conductoare, numarul barelor montate in paralel, durata sarcinii, temperatura maxima acceptata, calitatea contactelor si standardele aplicabile instalatiei electrice.
Latimea de 100 mm reprezinta un avantaj important pentru aplicatiile in care sunt necesare conexiuni multiple sau suprafete mari de contact. Platbanda poate fi utilizata pentru distribuirea curentului catre mai multe circuite sau echipamente, permitand realizarea unor configuratii complexe de conectare.
Gaurile si punctele de fixare trebuie pozitionate astfel incat sa nu reduca excesiv sectiunea conductoare. Distanta dintre gauri, diametrul acestora si apropierea fata de margini trebuie stabilite in functie de curentul transportat, solicitarile mecanice si configuratia ansamblului.
Datorita conductivitatii termice ridicate, platbanda poate fi utilizata si pentru realizarea componentelor destinate transferului sau disiparii caldurii. Cuprul distribuie rapid energia termica pe intreaga sectiune, fiind potrivit pentru echipamente electrice, elemente de contact termic, componente industriale si sisteme tehnice de racire.
Conductivitatea termica de aproximativ 390–400 W/m·K permite transferul rapid al caldurii intre componente si contribuie la reducerea diferentelor locale de temperatura atunci cand produsul este montat si dimensionat corespunzator.
Formatul lat de 100 x 5 mm ofera o suprafata exterioara mare in raport cu grosimea, ceea ce poate favoriza evacuarea caldurii catre mediul inconjurator. Comportamentul termic real depinde de pozitia de montaj, ventilatie, temperatura mediului si apropierea fata de alte componente.
Grosimea de 5 mm ofera platbandei o stabilitate mecanica buna, mentinand in acelasi timp o capacitate de prelucrare si indoire mai favorabila comparativ cu variantele foarte groase. Latimea de 100 mm necesita sustinerea corespunzatoare a produsului in timpul manipularii si prelucrarii.
Cuprul EN Cu-ETP prezinta o ductilitate buna si poate fi prelucrat prin deformare la rece. Platbanda de 100 x 5 mm poate fi indoita, curbata, perforata sau ajustata dimensional, in functie de starea de livrare si de echipamentele utilizate.
Proprietatile mecanice, inclusiv rezistenta la tractiune, limita de curgere, duritatea si alungirea, variaza in functie de starea metalurgica. Materialul moale prezinta o formabilitate mai ridicata, in timp ce starile semidure sau dure ofera o stabilitate dimensionala si o rezistenta mecanica mai mare.
Raza minima de indoire trebuie stabilita in functie de starea materialului, directia de laminare, unghiul de indoire si configuratia piesei. Din cauza latimii de 100 mm, operatiile de indoire necesita echipamente capabile sa distribuie uniform forta pe intreaga latime.
Platbanda din cupru 100 x 5 mm poate fi prelucrata printr-o gama variata de procedee:
La debitare, gaurire si frezare se recomanda folosirea unor scule bine ascutite si a parametrilor adaptati cuprului. Materialul poate adera la muchia sculelor, motiv pentru care viteza, avansul si lubrifierea trebuie alese corespunzator.
Datorita greutatii teoretice de aproximativ 17,88 kg pentru bara de 4 metri, manipularea trebuie realizata cu atentie. Produsul trebuie sustinut pe o lungime suficienta pentru evitarea deformarii si protejarea suprafetei.
Pentru montaj pot fi utilizate suruburi, cleme, bride, saibe late, piulite si elemente de presare. In aplicatiile electrice, imbinarile trebuie realizate astfel incat sa asigure o presiune uniforma, o suprafata de contact suficienta si o rezistenta mecanica adecvata.
Latimea de 100 mm permite realizarea mai multor randuri de gauri sau puncte de conectare, in functie de configuratia barei colectoare. Gaurile trebuie amplasate astfel incat sa fie mentinuta o distanta suficienta fata de margini si intre punctele de fixare.
Sectiunea conductoare ramasa dupa gaurire trebuie verificata, deoarece gaurile de dimensiuni mari sau apropiate intre ele pot reduce local capacitatea de transport a curentului si rezistenta mecanica a platbandei.
Pentru conexiunile electrice supuse unor curenti mari, vibratii sau cicluri termice repetate, geometria imbinarilor, forta de strangere si tratamentul suprafetelor trebuie stabilite prin proiectare tehnica.
Platbanda poate fi imbinata mecanic sau prin procedee termice adaptate cuprului. Materialul este compatibil cu:
Conductivitatea termica ridicata a cuprului necesita un control atent al aportului de caldura in timpul brazarii sau sudarii. Parametrii de lucru, materialele de adaos si echipamentele trebuie alese in functie de grosimea de 5 mm, latimea de 100 mm, dimensiunea piesei si tipul imbinarii.
Cuprul Cu-ETP contine oxigen controlat. Pentru aplicatiile care implica temperaturi ridicate in atmosfere reducatoare trebuie verificata compatibilitatea materialului, deoarece in asemenea conditii poate exista risc de fragilizare.
Suprafata naturala a cuprului prezinta culoarea rosiatica specifica si poate fi utilizata ca atare sau finisata suplimentar. In contact cu atmosfera, cuprul formeaza gradual straturi de oxid care modifica aspectul suprafetei si contribuie la protectia materialului.
Platbanda poate fi finisata prin:
Cositorirea, nichelarea sau argintarea poate imbunatati comportamentul suprafetei in anumite aplicatii electrice si poate limita oxidarea contactelor. Alegerea acoperirii trebuie realizata in functie de temperatura, umiditate, mediul de lucru si tipul conexiunii.
Cuprul prezinta o rezistenta buna la coroziunea atmosferica si formeaza in timp straturi superficiale de oxid care limiteaza degradarea materialului. In conditii exterioare, aspectul suprafetei se poate modifica gradual de la culoarea rosiatica initiala la nuante brune, iar in anumite medii poate aparea o patina verde-albastruie.
Comportamentul la coroziune depinde de umiditate, temperatura, poluare, contactul cu substante chimice si asocierea cu alte metale. In ansamblurile realizate din materiale diferite trebuie analizat riscul de coroziune galvanica si trebuie utilizate elemente de separare sau sisteme de protectie adecvate.
Cuprul este un material durabil si integral reciclabil, putand fi recuperat si reutilizat fara pierderea proprietatilor esentiale. Aceasta caracteristica il face potrivit pentru proiecte tehnice unde se urmareste o durata mare de utilizare si valorificarea ulterioara a materialului.
Platbanda cupru 100 x 5 mm, lungime 4 metri, EN Cu-ETP, reprezinta o solutie profesionala pentru realizarea barelor colectoare de putere, sistemelor de distributie, legaturilor electrice, componentelor termice si pieselor industriale. Produsul combina sectiunea conductoare de 500 mm² cu suprafata extinsa oferita de latimea de 100 mm, rezistenta electrica redusa si proprietatile excelente ale cuprului CW004A.
| Memory | |
| Greutate | 17.88 kg |
| Lungime | 4 m |
| Lungime Secțiune | 100 mm |
| Latime sectiune | 5 mm |
