| Codul produsului: | Platband Cupru 40X20 |
Tag-uri: platbanda cupru 40x20, platbanda cupru 40 x 20 mm, cupru en cu-etp, bara colectoare cupru, bara cupru plata, platbanda electrica cupru, conductor cupru, cupru electrotehnic, platbanda cupru 4 metri, cupru pentru impamantare, banda cupru, profil cupru, materiale electrice cupru, cupru tehnic, depomax cupru

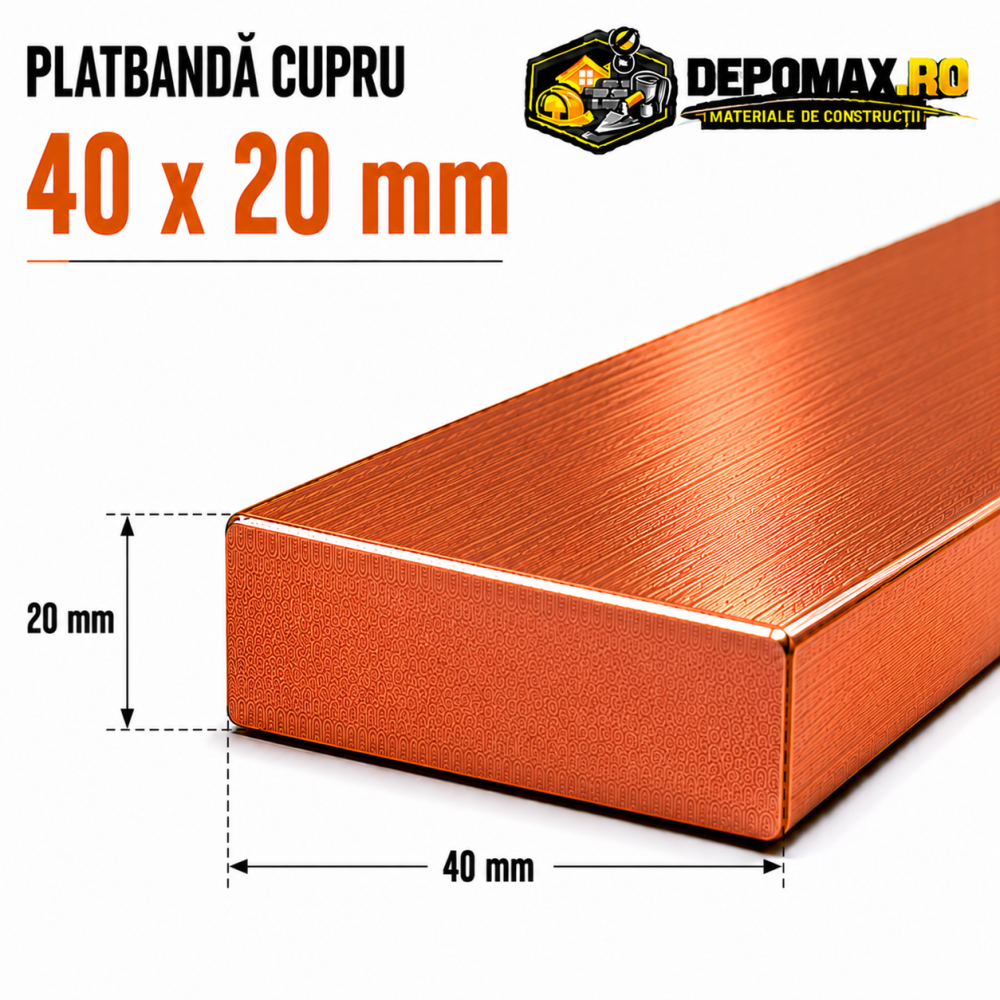

Platbanda din cupru 40 x 20 mm, cu lungimea de 4 metri, este un produs laminat cu sectiune dreptunghiulara masiva, fabricat din cupru electrolitic EN Cu-ETP, simbol CW004A, cunoscut si sub denumirea traditionala E-Cu58. Produsul este destinat aplicatiilor electrice, electrotehnice, termice si industriale in care sunt necesare conductivitate electrica foarte ridicata, stabilitate mecanica si o sectiune conductoare generoasa.
Dimensiunea de 40 x 20 mm corespunde unei arii conductoare nominale de 800 mm². Aceasta sectiune ofera o rezistenta electrica foarte redusa si permite utilizarea platbandei pentru realizarea barelor colectoare de putere, puntilor conductoare, conexiunilor pentru transformatoare, generatoare, baterii industriale, echipamente UPS si sisteme de distributie a energiei.
Latimea de 40 mm asigura o suprafata generoasa pentru realizarea contactelor si gaurilor de fixare, iar grosimea de 20 mm confera produsului o rigiditate si o stabilitate mecanica ridicate. Platbanda poate fi debitata, gaurita, frezata, alezata, cositorita, brazata sau prelucrata CNC pentru obtinerea unor componente electrice si industriale personalizate.
Greutatea si valorile electrice sunt calculate teoretic pe baza dimensiunilor nominale, densitatii si rezistivitatii specifice a cuprului. Valorile reale pot varia usor in functie de tolerantele dimensionale, temperatura de functionare, starea metalurgica si particularitatile lotului de productie.
Platbanda din cupru EN Cu-ETP este recomandata pentru aplicatii in care este necesar transferul unor cantitati importante de energie electrica. Sectiunea nominala de 800 mm² si conductivitatea ridicata a cuprului contribuie la obtinerea unei rezistente electrice reduse si la limitarea pierderilor de energie.
Produsul poate fi utilizat pentru realizarea barelor colectoare principale, legaturilor intre transformatoare si tablouri electrice, conexiunilor pentru generatoare, echipamente industriale, baterii de mare capacitate si sisteme de alimentare neintreruptibila.
Rezistenta electrica teoretica de aproximativ 0,022 mΩ/m la 20°C contribuie la reducerea caderilor de tensiune si a incalzirii prin efect Joule, atunci cand platbanda este corect dimensionata, montata si ventilata.
Curentul maxim admisibil nu poate fi stabilit numai pe baza sectiunii de 800 mm². Valoarea depinde de temperatura mediului, ventilatie, pozitia de montaj, distanta dintre bare, numarul conductorilor montati in paralel, durata sarcinii, temperatura maxima acceptata, calitatea contactelor si standardele aplicabile instalatiei electrice.
Latimea de 40 mm permite realizarea unor contacte electrice stabile si a mai multor puncte de fixare, in functie de diametrul gaurilor si configuratia proiectului. Platbanda poate fi conectata cu suruburi, cleme, bride, saibe, piulite si elemente de presare dimensionate corespunzator.
Pentru reducerea rezistentei de contact, suprafetele trebuie curatate de oxizi, grasimi, praf si alte impuritati. Presiunea de strangere trebuie distribuita uniform, iar elementele de fixare trebuie alese astfel incat conexiunea sa ramana stabila in timpul ciclurilor termice si al vibratiilor.
Gaurile si zonele prelucrate reduc local sectiunea conductoare. Diametrul, numarul si pozitia gaurilor trebuie stabilite astfel incat sectiunea ramasa sa fie suficienta pentru curentul transportat si pentru solicitarile mecanice ale ansamblului.
Cuprul EN Cu-ETP prezinta o conductivitate termica foarte buna si distribuie rapid caldura pe intreaga sectiune. Aceasta proprietate permite utilizarea platbandei pentru realizarea componentelor electrice si industriale in care este necesar transferul sau uniformizarea temperaturii.
Conductivitatea termica de aproximativ 390–400 W/m·K contribuie la reducerea diferentelor locale de temperatura si la transferul rapid al caldurii intre componente. Comportamentul termic real depinde de ventilatie, pozitia de montaj, suprafata expusa, temperatura mediului si apropierea fata de alte surse de caldura.
Grosimea de 20 mm asigura o masa termica importanta, ceea ce permite absorbtia si distribuirea energiei termice. Pentru aplicatii cu sarcini electrice ridicate este necesara verificarea temperaturii maxime admise si a conditiilor de racire.
Formatul de 40 x 20 mm confera platbandei o rigiditate ridicata si o rezistenta buna la deformare. Comparativ cu variantele mai subtiri, produsul isi pastreaza mai bine geometria in timpul manipularii, montajului si exploatarii.
Grosimea de 20 mm permite realizarea unor piese masive, terminale, blocuri conductoare, elemente de contact si componente prelucrate mecanic. Pentru indoire sunt necesare echipamente industriale dimensionate corespunzator, iar forta trebuie aplicata controlat pentru evitarea fisurilor sau deformarilor neuniforme.
Proprietatile mecanice, inclusiv rezistenta la tractiune, limita de curgere, duritatea si alungirea, variaza in functie de starea metalurgica. Materialul moale prezinta o formabilitate mai buna, in timp ce starile semidure sau dure ofera o stabilitate dimensionala mai ridicata.
Raza minima de indoire trebuie stabilita in functie de starea materialului, directia de laminare, unghiul solicitat si geometria piesei. Pentru productia de serie se recomanda efectuarea unor probe de prelucrare.
Platbanda din cupru 40 x 20 mm poate fi prelucrata printr-o gama variata de procedee industriale:
La debitare, gaurire si frezare se recomanda utilizarea unor scule bine ascutite si parametri adaptati cuprului. Materialul poate adera la muchia sculei, motiv pentru care viteza, avansul, evacuarea aschiilor si lubrifierea trebuie controlate corespunzator.
Datorita sectiunii masive si greutatii ridicate, produsul trebuie fixat stabil in timpul prelucrarii. Sustinerile si dispozitivele de prindere trebuie sa previna deplasarea piesei si deteriorarea suprafetelor.
Greutatea teoretica a unei bare de 4 metri este de aproximativ 28,61 kg. Manipularea trebuie realizata cu echipamente si metode adecvate greutatii si lungimii produsului, pentru evitarea accidentelor, deformarii si deteriorarii suprafetei.
Bara trebuie sustinuta in mai multe puncte si depozitata pe suprafete plane, curate si uscate. Contactul direct cu materiale care pot zgaria, contamina sau provoca reactii galvanice trebuie evitat.
Pentru montaj pot fi utilizate suruburi, cleme, bride, saibe late, piulite, izolatori si elemente de presare. Sistemele de sustinere trebuie dimensionate pentru masa platbandei, fortele electrodinamice posibile si dilatarea termica aparuta in exploatare.
Platbanda poate fi imbinata mecanic sau prin procedee termice adaptate cuprului. Materialul este compatibil cu:
Conductivitatea termica foarte ridicata necesita un aport important si controlat de caldura in timpul brazarii sau sudarii. Parametrii, materialele de adaos si echipamentele trebuie alese in functie de grosimea de 20 mm, masa piesei si tipul imbinarii.
Cuprul Cu-ETP contine oxigen controlat. Pentru aplicatiile care implica temperaturi ridicate in atmosfere reducatoare trebuie verificata compatibilitatea materialului, deoarece in asemenea conditii poate exista risc de fragilizare.
Suprafata naturala a cuprului prezinta culoarea rosiatica specifica si poate fi utilizata ca atare sau finisata suplimentar. In contact cu atmosfera, cuprul formeaza treptat straturi de oxid care modifica aspectul suprafetei.
Platbanda poate fi finisata prin:
Cositorirea, nichelarea sau argintarea poate limita oxidarea contactelor si poate imbunatati comportamentul suprafetei in anumite aplicatii electrice. Alegerea acoperirii trebuie realizata in functie de temperatura, umiditate, mediul de lucru si tipul conexiunii.
Cuprul prezinta o rezistenta buna la coroziunea atmosferica si formeaza in timp straturi superficiale de oxid care limiteaza degradarea materialului. In conditii exterioare, aspectul suprafetei se poate modifica de la culoarea rosiatica initiala la nuante brune, iar in anumite medii poate aparea o patina verde-albastruie.
Comportamentul la coroziune depinde de umiditate, temperatura, poluare, contactul cu substante chimice si asocierea cu alte metale. In ansamblurile mixte trebuie analizat riscul de coroziune galvanica si trebuie utilizate elemente de separare sau sisteme de protectie adecvate.
Cuprul este un material durabil si integral reciclabil, putand fi recuperat si reutilizat fara pierderea proprietatilor esentiale. Aceasta caracteristica il recomanda pentru proiecte tehnice care urmaresc o durata lunga de exploatare si valorificarea ulterioara a materialului.
Platbanda cupru 40 x 20 mm, lungime 4 metri, EN Cu-ETP, reprezinta o solutie profesionala pentru realizarea barelor colectoare principale, legaturilor electrice de putere, sistemelor industriale de distributie si componentelor electrotehnice masive. Produsul combina sectiunea conductoare de 800 mm² cu rigiditatea oferita de grosimea de 20 mm, rezistenta electrica foarte redusa si proprietatile excelente ale cuprului CW004A.
| Memory | |
| Greutate | 28.61 kg |
| Lungime | 4 m |
| Lungime Secțiune | 40 mm |
| Latime sectiune | 20 mm |
