| Codul produsului: | Platband Cupru 40X6 |
Tag-uri: platbanda cupru 40x6, platbanda cupru 40 x 6 mm, cupru en cu-etp, bara cupru plata, platbanda electrica cupru, conductor cupru, cupru electrotehnic, platbanda cupru 4 metri, cupru pentru impamantare, banda cupru, profil cupru, materiale electrice cupru, cupru tehnic, depomax cupru, platbanda conductoare

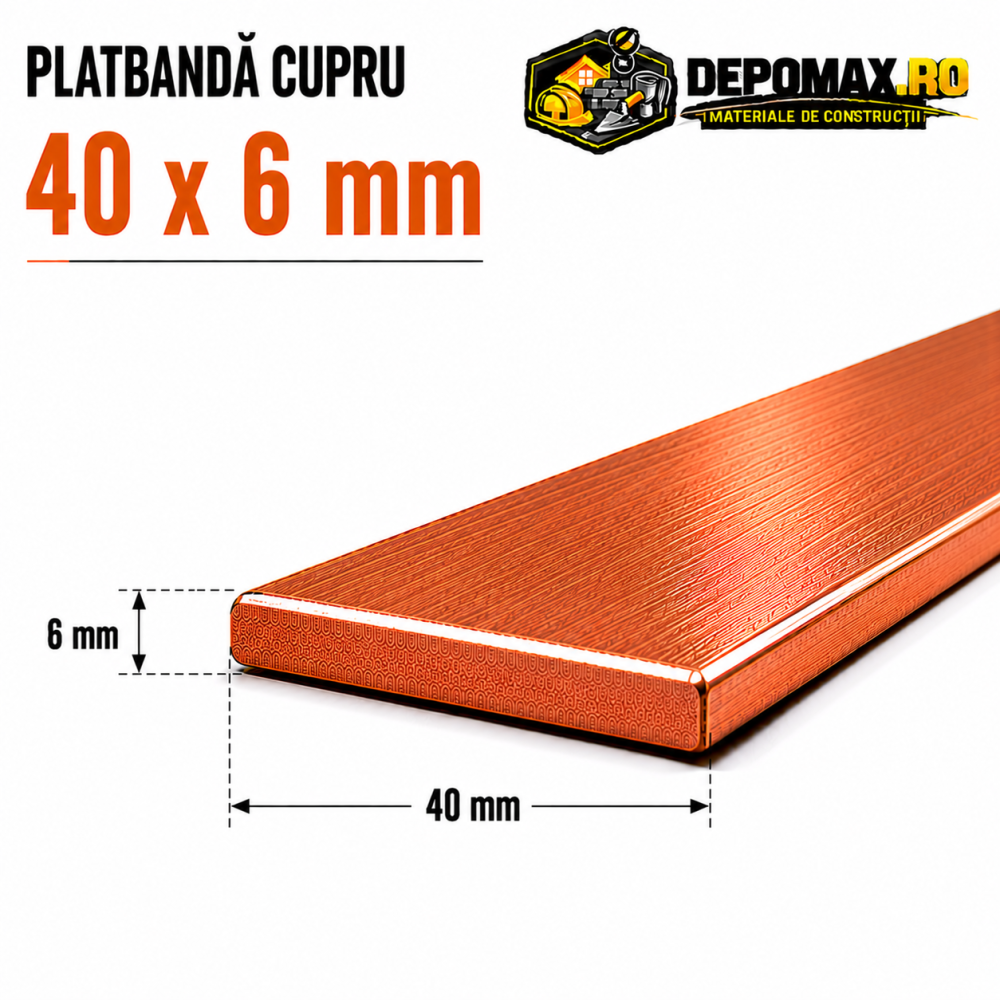

Platbanda din cupru 40 x 6 mm, cu lungimea de 4 metri, este un produs laminat cu sectiune dreptunghiulara, fabricat din cupru electrolitic EN Cu-ETP, simbol CW004A, cunoscut si sub denumirea traditionala E-Cu58. Datorita conductivitatii electrice si termice ridicate, produsul este recomandat pentru realizarea barelor colectoare, legaturilor electrice de putere, sistemelor de impamantare, conexiunilor echipotentiale, componentelor industriale si pieselor tehnice realizate la comanda.
Dimensiunea de 40 x 6 mm corespunde unei sectiuni conductoare nominale de 240 mm². Aceasta sectiune ofera o rezistenta electrica redusa, o suprafata generoasa de contact si o stabilitate mecanica buna. Latimea de 40 mm faciliteaza realizarea gaurilor de fixare si a conexiunilor multiple, iar grosimea de 6 mm permite obtinerea unor imbinari robuste, mentinand o buna capacitate de prelucrare.
Cuprul EN Cu-ETP este utilizat frecvent in industria electrica si electrotehnica datorita puritatii ridicate, conductivitatii excelente si capacitatii bune de prelucrare. Platbanda poate fi debitata, gaurita, frezata, indoita, stantata, cositorita, brazata sau lipita, fiind potrivita atat pentru productia de serie, cat si pentru realizarea unor componente personalizate.
Greutatea si valorile electrice sunt calculate teoretic pe baza dimensiunilor nominale, densitatii si rezistivitatii specifice a cuprului. Valorile reale pot varia usor in functie de tolerantele dimensionale, temperatura de functionare, starea metalurgica si particularitatile lotului de productie.
Platbanda din cupru EN Cu-ETP este recomandata pentru aplicatii in care este necesar un transfer eficient al curentului electric. Sectiunea nominala de 240 mm² permite utilizarea produsului pentru realizarea barelor colectoare, puntilor conductoare, conexiunilor intre echipamente, legaturilor pentru tablouri electrice si sistemelor de distributie.
Forma plata si latimea de 40 mm ofera o suprafata generoasa de contact si permit realizarea unor imbinari electrice stabile. Platbanda poate fi gaurita si fixata cu suruburi, saibe, piulite, cleme sau bride conductoare. Pentru obtinerea unei rezistente de contact reduse, suprafetele trebuie curatate de oxizi, grasimi si impuritati inainte de montaj.
Rezistenta electrica teoretica de aproximativ 0,072 mΩ/m la 20°C contribuie la limitarea pierderilor electrice si a incalzirii prin efect Joule atunci cand platbanda este dimensionata, montata si ventilata corespunzator.
Curentul maxim admisibil nu poate fi stabilit numai pe baza sectiunii de 240 mm². Acesta depinde de temperatura mediului, ventilatie, pozitia de montaj, distanta fata de alte conductoare, durata sarcinii, temperatura maxima acceptata, calitatea contactelor si standardele aplicabile instalatiei electrice.
Datorita conductivitatii termice ridicate, platbanda poate fi utilizata si pentru realizarea componentelor destinate transferului sau disiparii caldurii. Cuprul distribuie rapid energia termica pe intreaga sectiune, fiind potrivit pentru echipamente electrice, elemente de contact termic, componente pentru instalatii HVAC si sisteme tehnice de racire.
Conductivitatea termica de aproximativ 390–400 W/m·K permite transferul rapid al caldurii intre componente si contribuie la reducerea diferentelor locale de temperatura atunci cand produsul este montat si dimensionat corespunzator.
Grosimea de 6 mm ofera platbandei o stabilitate mecanica buna si o rezistenta ridicata la deformarea accidentala. Latimea de 40 mm asigura o suprafata generoasa pentru realizarea contactelor electrice, gaurilor de fixare si imbinarilor mecanice.
Comparativ cu o platbanda mai ingusta cu aceeasi sectiune, formatul de 40 x 6 mm ofera o suprafata exterioara mai mare, favorabila disiparii termice si realizarii contactelor electrice extinse. Grosimea de 6 mm pastreaza o capacitate buna de indoire si prelucrare, in functie de starea metalurgica a materialului.
Cuprul EN Cu-ETP prezinta o ductilitate buna si poate fi prelucrat prin deformare la rece. Platbanda poate fi indoita, curbata, stantata, perforata sau ajustata dimensional, in functie de starea de livrare si de echipamentele utilizate.
Proprietatile mecanice, inclusiv rezistenta la tractiune, limita de curgere, duritatea si alungirea, variaza in functie de starea metalurgica. Materialul moale prezinta o formabilitate mai ridicata, in timp ce starile semidure sau dure ofera o stabilitate dimensionala si o rezistenta mecanica mai mare.
Raza minima de indoire trebuie stabilita in functie de starea materialului, directia de laminare, unghiul de indoire si cerintele piesei. Grosimea de 6 mm necesita utilizarea unor echipamente de indoire dimensionate corespunzator si aplicarea controlata a fortei.
Platbanda din cupru 40 x 6 mm poate fi prelucrata printr-o gama variata de procedee:
La debitare, gaurire si frezare se recomanda folosirea unor scule bine ascutite si a parametrilor adaptati cuprului. Materialul poate adera la muchia sculelor, motiv pentru care viteza, avansul si lubrifierea trebuie alese corespunzator.
Pentru montaj pot fi utilizate suruburi, nituri, cleme, bride, saibe late, piulite si elemente de presare. In aplicatiile electrice, imbinarile trebuie realizate astfel incat sa asigure o presiune uniforma, o suprafata de contact suficienta si o rezistenta mecanica adecvata.
Latimea de 40 mm permite realizarea unuia sau mai multor puncte de prindere, in functie de diametrul gaurilor si configuratia conexiunii. Gaurile trebuie pozitionate astfel incat sectiunea conductoare ramasa sa fie suficienta pentru curentul si solicitarile mecanice prevazute.
Platbanda poate fi imbinata mecanic sau prin procedee termice adaptate cuprului. Materialul este compatibil cu:
Conductivitatea termica ridicata a cuprului necesita un control atent al aportului de caldura in timpul brazarii sau sudarii. Parametrii de lucru, materialele de adaos si echipamentele trebuie alese in functie de grosimea de 6 mm, dimensiunea piesei si tipul imbinarii.
Cuprul Cu-ETP contine oxigen controlat. Pentru aplicatiile care implica temperaturi ridicate in atmosfere reducatoare trebuie verificata compatibilitatea materialului, deoarece in asemenea conditii poate exista risc de fragilizare.
Suprafata naturala a cuprului prezinta culoarea rosiatica specifica si poate fi utilizata ca atare sau finisata suplimentar. In contact cu atmosfera, cuprul formeaza gradual straturi de oxid care modifica aspectul suprafetei si contribuie la protectia materialului.
Platbanda poate fi finisata prin:
Cositorirea, nichelarea sau argintarea poate imbunatati comportamentul suprafetei in anumite aplicatii electrice si poate limita oxidarea contactelor. Alegerea acoperirii trebuie realizata in functie de temperatura, umiditate, mediul de lucru si tipul conexiunii.
Cuprul prezinta o rezistenta buna la coroziunea atmosferica si formeaza in timp straturi superficiale de oxid care limiteaza degradarea materialului. In conditii exterioare, aspectul suprafetei se poate modifica gradual de la culoarea rosiatica initiala la nuante brune, iar in anumite medii poate aparea o patina verde-albastruie.
Comportamentul la coroziune depinde de umiditate, temperatura, poluare, contactul cu substante chimice si asocierea cu alte metale. In ansamblurile realizate din materiale diferite trebuie analizat riscul de coroziune galvanica si trebuie utilizate elemente de separare sau sisteme de protectie adecvate.
Cuprul este un material durabil si integral reciclabil, putand fi recuperat si reutilizat fara pierderea proprietatilor esentiale. Aceasta caracteristica il face potrivit pentru proiecte tehnice unde se urmareste o durata mare de utilizare si valorificarea ulterioara a materialului.
Platbanda cupru 40 x 6 mm, lungime 4 metri, EN Cu-ETP, reprezinta o solutie profesionala pentru realizarea barelor colectoare, legaturilor electrice de putere, sistemelor de impamantare, componentelor termice si pieselor industriale. Produsul combina sectiunea conductoare de 240 mm² cu suprafata generoasa oferita de latimea de 40 mm, stabilitatea grosimii de 6 mm si proprietatile electrice excelente ale cuprului CW004A.
| Memory | |
| Greutate | 8.59 kg |
| Lungime | 4 m |
| Lungime Secțiune | 40 mm |
| Latime sectiune | 6 mm |
